Bahrebachtalbrücke Friedrichswalde-Ottendorf

technische Daten

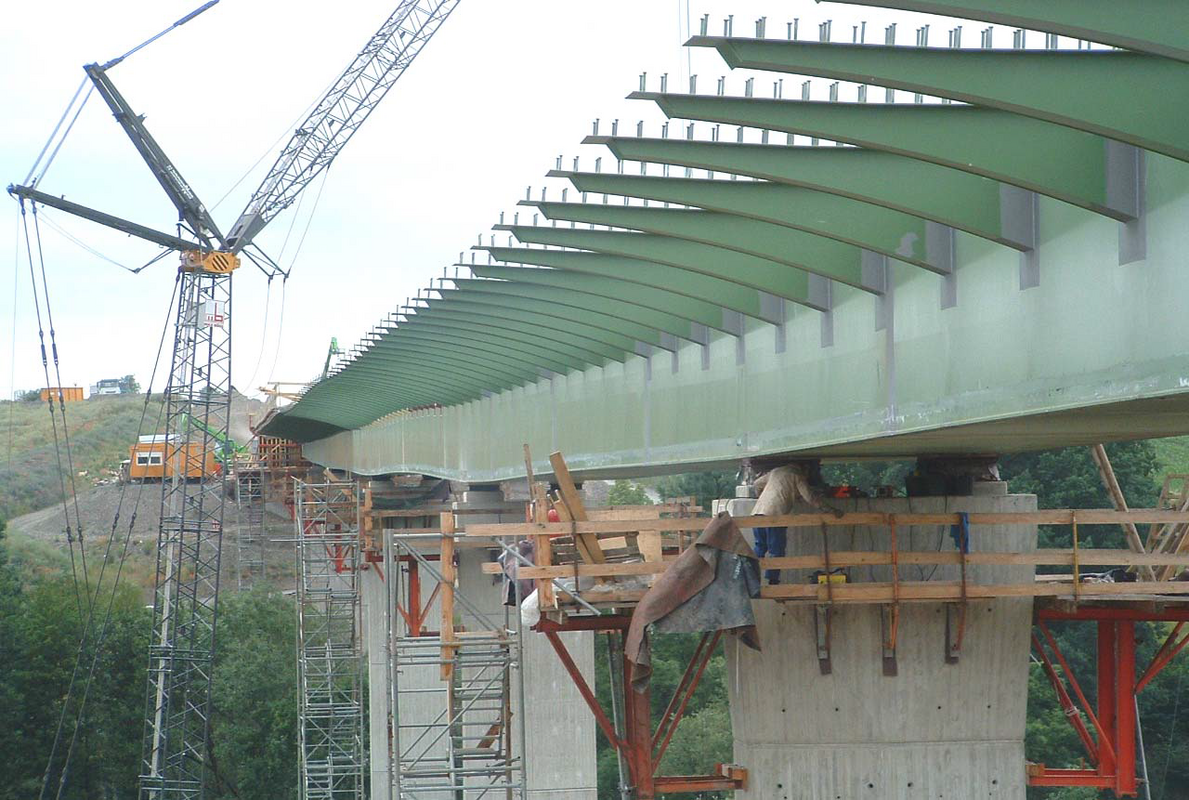

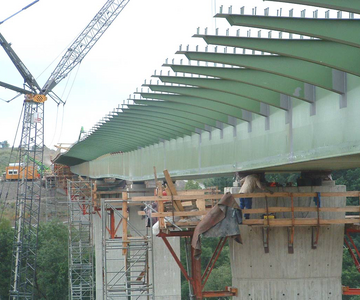

  • Stahlverbundüberbau mit Stahlbau im Taktschieben.

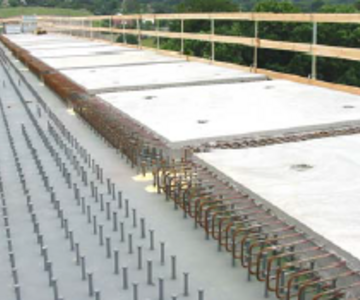

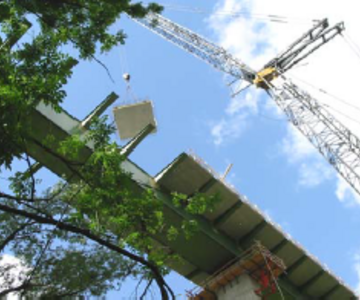

  • Fahrbahnplatten im Kragbereich mit Fertigteilen, Kontaktschluß und übrige Bereiche in Ortbeton.
  • Sechseckiger Pfeilerquerschnitt mit Kapitellausbildung am Kopf, Breite 3,40 m, Dicke 2,30 m.
  • Gründung Widerlager (massiv) und Pfeiler über Großbohrpfähle DN 1,20 m bis 14 m Tiefe.

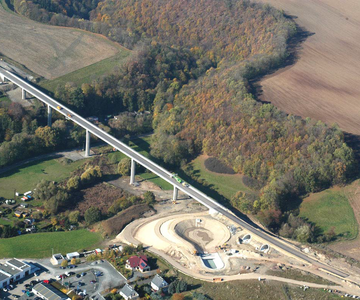

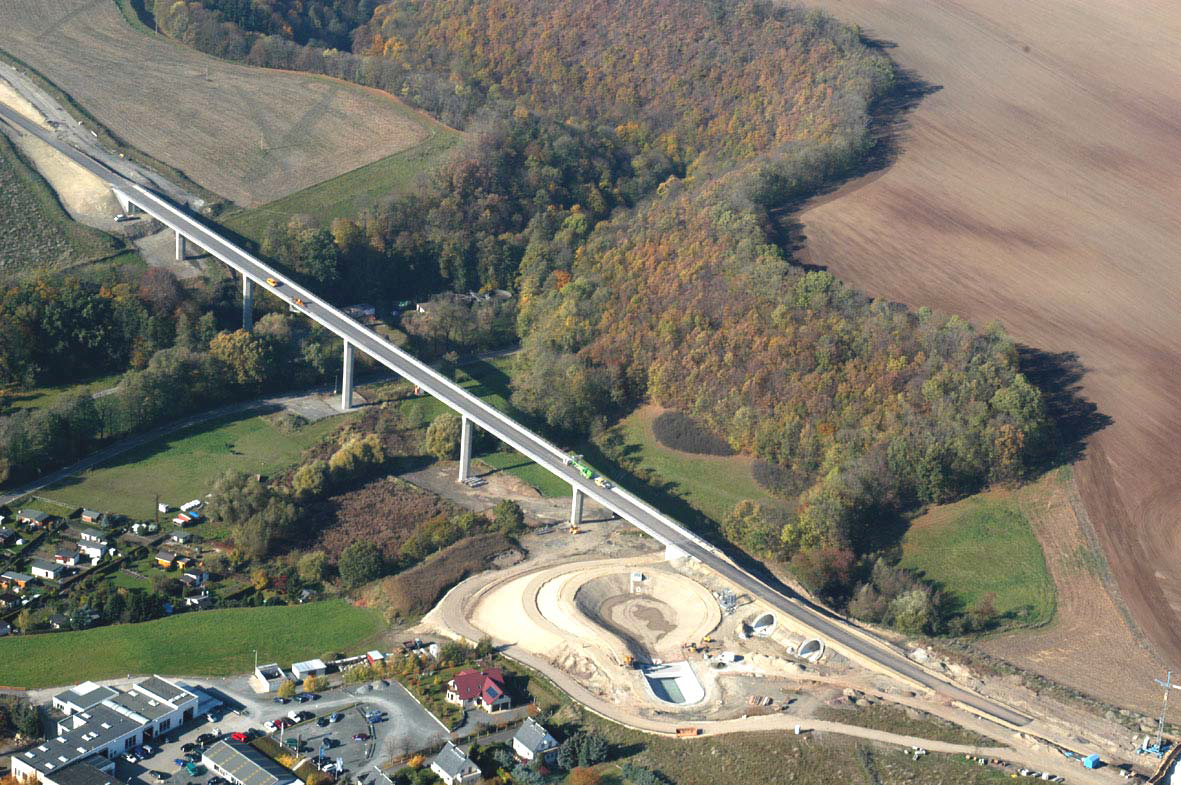

  • Gesamtlänge: 352 m
  • Breite zwischen den Geländern: 10,50 m
  • Stützweiten: 36 + 52 + 72 + 76 + 64 + 52 m
  • max. Höhe über Grund: ca. 28 m




Details

Planung durch DEGES und Dritte bis 2007
Ausschreibung / Wertung 2007
Bau Mai 2007 - Nov. 2008
Auftraggeber DEGES, Berlin

Grundleistungen

  • Objektplanung Ingenieurbauwerke und Verkehrsanlagen HOAI § 55, Lph. 8 + 9
  • örtliche Bauüberwachung HOAI § 57
  • ingenieurtechnische Kontrollen HOAI § 64, Lph. 8 – besondere Leistungen
  • Kontrollvermessung HOAI § 98b, Lph. 4

Besondere Leistungen

  • Planung des Wartungsweges für die Bauwerksprüfung / -unterhaltung: HOAI § 55, Lph. 1 - 6
  • Leistungen des SiGe-Koordinators nach Baustellenverordnung für die Planung,
  • Erstellung der Bauwerksbücher aller Teilbauwerke.
