Eisenbahnüberführung Erkersreuth

Ausführungszeit:

Aug. – Sept. 2005

Leistung:

Ausführungsplanung gem. ZTV-ING. Teil 1, Abs. 2 (Tragwerksplanung,
Ausführungszeichnung)

Details Bauwerk:

Eisenbahnbrücke nach DIN-FB 101, Ril 804 (LM71; LM SW/0), Eingleisbetrieb

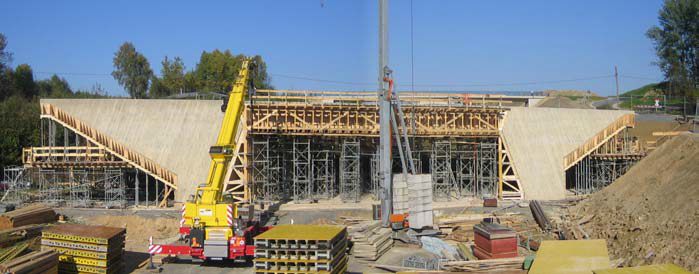

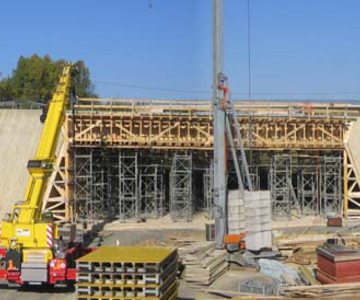

Offener Rahmen, Herstellung auf Lehrgerüst,
Querverschub der kompletten Brücke mit Flügeln in endgültige Lage
einstegiger Plattenbalken aus Stahlbeton, Flachgründung
Entwurfsgeschwindigkeit 50 km/h
Brückenlänge 43,78 m
Stützweiten 22,00 m
Brückenfläche 318,72 m²
Kurvenradius 200,00 m
Überhöhung 55,00 mm

Bauherr:

DB Netz AG, Niederlassung Süd
