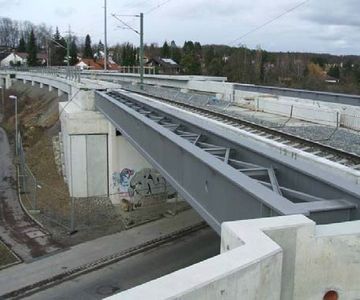

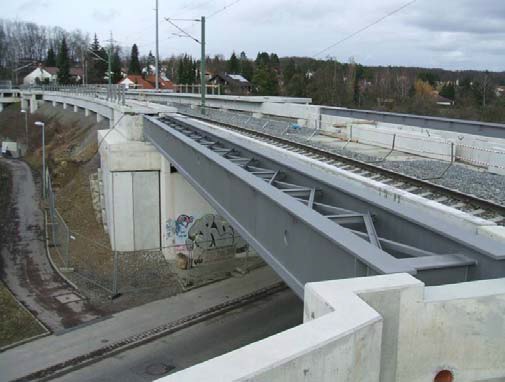

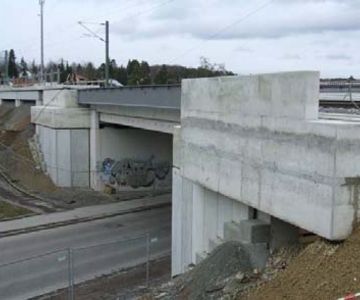

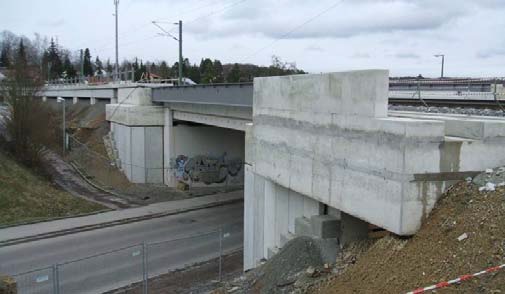

EÜ Stuttgarter Straße, HP Maichingen Nord, km 6.4+15

Technische Details:

Ausführungszeit:

Okt. 2007 – 2009

Leistung:

Ausführungsplanung gem. ZTV-ING. Teil 1, Abs. 2
(Tragwerksplanung, Ausführungszeichnung)

Bauherr:

DB Netz AG, Regionalbereich Süd-West

Details Bauwerk:

Eisenbahnbrücke nach DIN-FB 101,
Ril 804 (LM71; LM SW/0), Eingleisbetrieb

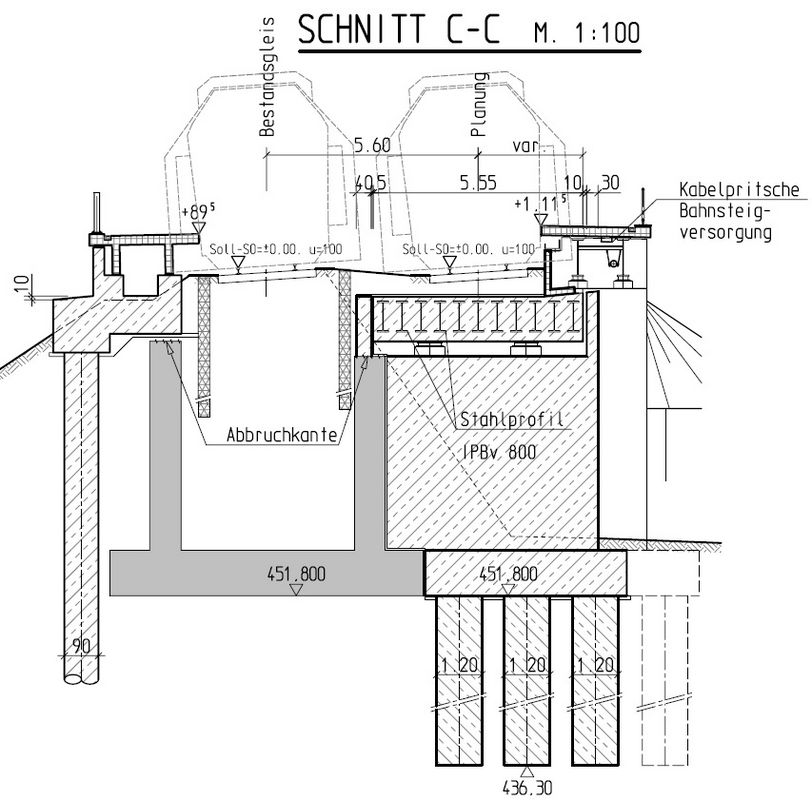

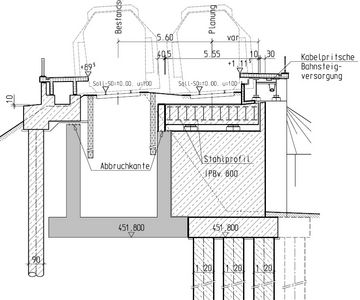

Einseitige Erweiterung der bestehenden Brücke
Einfeldträger Walzträger in Beton,
Bohrpfahlgründung
Entwurfsgeschwindigkeit 80 km/h
Brückenlänge 24,00 m
Stützweiten 22,00 m
Kurvenradius 340,00 m
Überhöhung 100,00 mm
Weitere Bauwerke S60 EÜ HP Maichingen km 5.506
Fußgängerunterführung km 6.4+78
