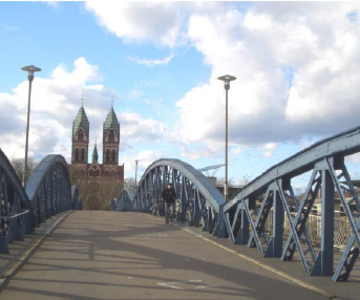

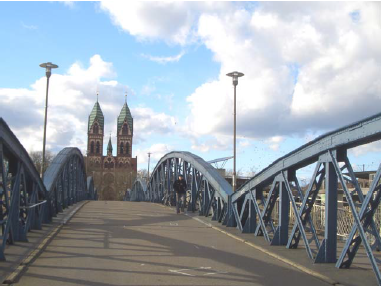

Wiwilibrücke, Freiburg

technische Daten

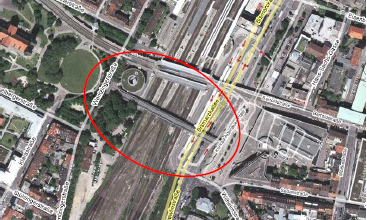

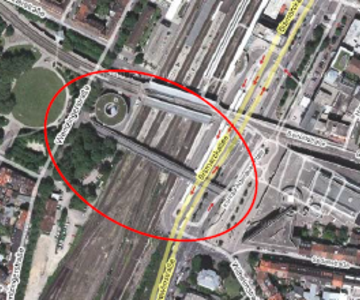

  • Denkmalgerechte Instandsetzung der 1886 errichteten Brücke über die Gleise der DB südlich des Hauptbahnhofs in Verbindung des Konrad-Adenauer-Platzes, Freiburg Mitte und der Wentzinger Straßen, Stadteil Stühlinger.
  • Das Bauwerk ist als technisches Kulturdenkmal eingeordnet und unterliegt dem Denkmalschutz.

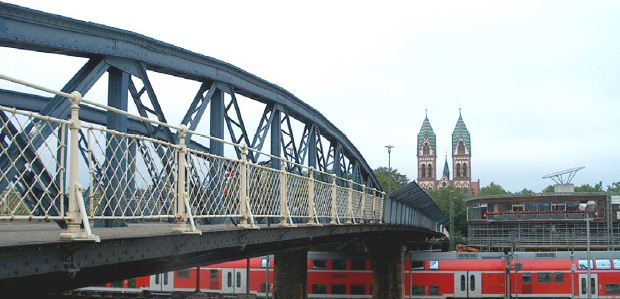

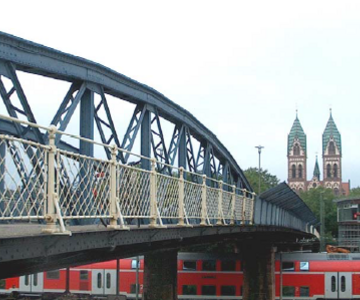

  • Der Überbau ist eine Stahlkonstruktion auf dessen unterm Haupttragwerk die Fahrbahn- und Gehwegplatten als Stahlbetonbauteile aufliegen. Der Unterbau besteht aus natursteinverkleideten Betonbauteilen mit Kopfgesimsen.
  • Instandsetzung und Teilaustausch der Längstragkonstruktion unter der Fahrbahn und der Gehwege.
  • Ausführung wie Altkonstruktion.
  • Denkmalsgerechte Erneuerung der stark geschädigten Stahlbetonfahrbahnplatten mit Fertigteilen und Aufbetonschicht und Erneuerung der vorhandene Gehwegbahntafel.
  • Erneuerung des Korrosionsschutzes der Hauptträger über der Fahrbahn (Fachwerkskonstruktion).
  • Sanierung der Unterbauten mit Rißverpressung, Austausch von erodierten Mörtelfugen und Natursteinkosmetik.
  • Erneuerung der Entwässerung, Berührungsschutz, Übergangskonstruktionen, Querfugenprofile über den Stützen.
  • Erneuerung der Lager und Einbau in kontinuierlich bis 45,4 cm höherer Lage in Abstimmung mit dem Denkmalschutz für die Erweiterung des Lichtraumprofils der DB.

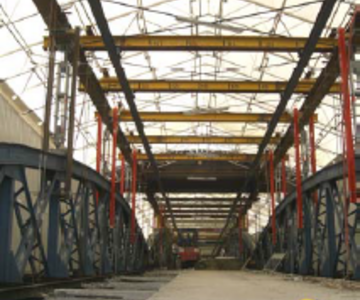

  • Instandsetzungsarbeiten unter ständiger Aufrechterhaltung des Eisenbahnverkehrs im 8-gleisigen Bahnhofsbereich und des Fahrzeugverkehrs auf der Bismarkallee. Damit Ausführung in „Hochlage“ mit 1,5 m Anhebung der Überbauten.
  • Leitungsverlegung / -sicherung (Strom, Telekom, TV-Kabel).
  • Gesamtlänge: 162 m
  • Einzelstützweiten des 5-Feld-Fachwerkträger-Bauwerks: 29,00 – 41,70 – 38,00 - 32,30 – 20,80 m

Details

Planungszeit 2006 Erkundung, Hauptuntersuchung nach DIN 1076
Planungszeit 2007 Vor-, Entwurfs-, Ausführungsplanung, Ausschreibung, Tragwerksplanung
Bauzeit 2008 Sanierung, Teilerneuerung
Auftraggeber Stadt Freiburg, Garten- und Tiefbauamt, Abt. Planen und Bauen, SG Ingenieurbauwerke

Grundleistung

  • Objektplanung Ingenieurbauwerke HOAI § 55, Lph. 1-3, 5-7
  • örtliche Bauüberwachung HOAI § 57
  • Tragwerksplanung HOAI § 64, Lph. 3, 6, teilweise

Besondere Leistungen

  • Aufnahme des Ist-Zustandes des Bauwerks
  • Betontechnische Überprüfung des Bestands
  • Überprüfung des Stahltragwerks
  • Veranlassen von Materialuntersuchungen
  • Koordination mit den Fachabteilungen der DB incl. Planung von Sperrzeiten und Sicherungsleistungen
